11月10日，第九屆橋隧技術及產品創新大賽在貴陽舉行。貴州交投集團三項技術及產品創新成果從眾多申報作品中脫穎而出成功發布，其中一項榮獲主委會“推薦獎”。

大賽現場

經過申報和初選流程，27項作品進入現場講演展示環節，由專家評委進行點評及打分，并最終評選出“特別推薦獎”“推薦獎”等榮譽。交通運輸部科技司原司長龐松，交通運輸部公路局原局長王太，全國工程勘察設計大師王庭林、邵長宇、徐恭義、韓振勇、陳宜言，以及貴州交建集團黨委委員、副總經理、總工程師韓洪舉等20位來自全國交通主管部門、設計、施工領域的大師、專家作為大賽評委出席活動并作點評。

現場講演展示

經過緊張激烈的現場角逐，公路集團“一種可橫移式大噸位、無塔架纜索吊裝系統”榮獲主委會“推薦獎”并成功發布；中鐵貴州公路建工有限公司“系列焊接機器人在鋼結構橋梁智能制造中的應用”及橋梁集團橋梁研究院“云+模塊化大體積智能溫控設備”也在本次大賽中成功發布。

“推薦獎”頒獎

下面，讓我們一起走進這些技術及產品創新成果。

主委會“推薦獎”

名稱：一種可橫移式大噸位、無塔架纜索吊裝系統

單位：公路集團第八工程公司

“一種可橫移式大噸位、無塔架纜索吊裝系統”應用于納晴高速烏蒙山大橋。大橋主跨長270米，右幅橋長511.5米，左幅橋長491.5米，建成后，將成為世界首座大跨度裝配化鋼桁腹桿—混凝土組合拱橋。

該橋梁建設受地形限制，傳統的支架法及轉體法等在溝壑縱橫的山區都很難發揮其固有的優勢，就連受地形條件影響相對較小的纜索吊裝系統，又受到山區運輸條件及場地條件的限制而無法使用。為解決烏蒙山特大橋施工場地狹小、主拱圈采用預制裝配施工、主拱圈節段設計重量、一套纜索吊裝系統兼顧左右幅橋的施工等問題。公路集團第八工程公司團隊研發了“一種可橫移式大噸位、無塔架纜索吊裝系統”，采用錨碇混凝土結構、滑塊及橫移系統、纜索系統一體化設計，縱橋向吊裝服務范圍從主橋擴大至兩岸引橋，橫橋向可完成左右兩幅拱圈及上部結構吊裝作業。

一種可橫移式大噸位、無塔架纜索吊裝系統

該研究實現了四個方面的突破。一是采用無塔架、可橫移式纜索吊裝系統，吊裝范圍覆蓋整個橋區，纜索吊裝系統的設計最大吊重為300t；二是不設吊塔，纜索系統直接錨固在兩岸滑塊上，直接節約成本一千萬元，同時避免了吊塔安拆的高空作業風險，安全性更可靠；三是纜索吊裝系統設計成可橫移式，通過在左右幅之間的橫移完成左右幅橋的施工，節約一套纜索系統；四是提出了一種新型山區V形峽谷纜索吊裝系統的施工方法，為推動類似地形條件的橋梁建設技術的發展提供了創新思維。

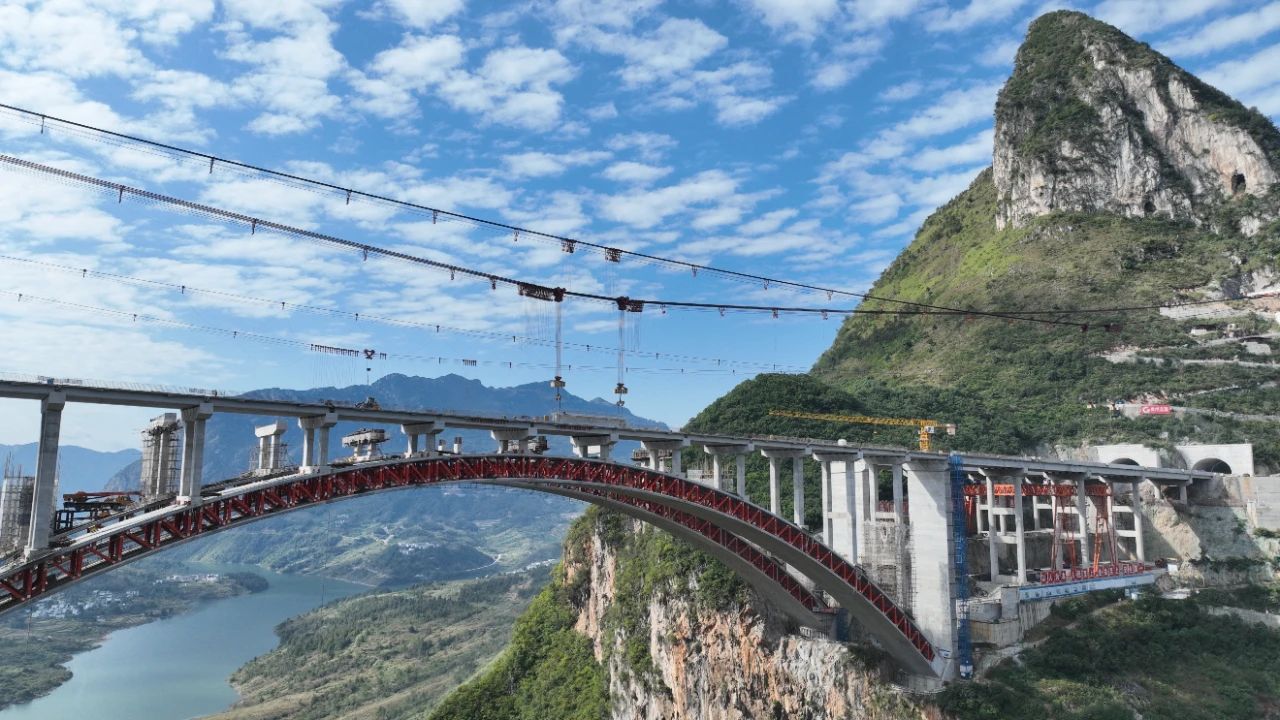

纜索吊裝系統

成功發布

名稱：系列焊接機器人在鋼結構橋梁智能制造中的應用

單位：中鐵貴州公路建工有限公司

系列焊接機器人目前包含龍門式、地軌式、便攜式焊接機器人，已應用于中鐵貴州公路建工有限公司惠水生產基地。

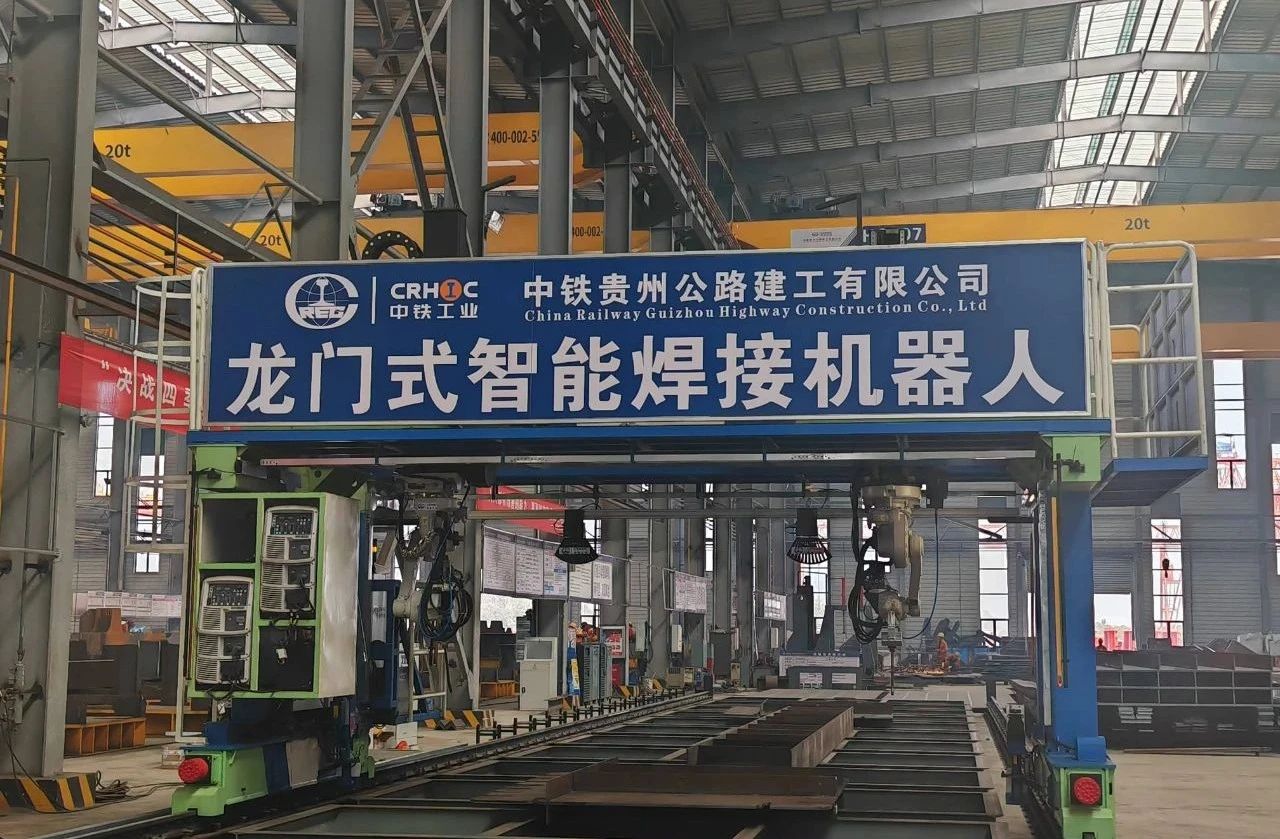

龍門式焊接機器人

龍門式焊接機器人采用模型驅動+機器視覺的免示教智能焊接技術路線，適用于焊接隔板類、箱梁類工件；地軌式焊接機器人適用于鋼結構橋梁立柱欄桿、細長桿件的焊接生產，可實現小構件和長細構件的一次裝夾，連續變位焊接；便攜式焊接機器人適用于狹小空間鋼梁焊接作業、小構件任意拖拽焊接、現場高空取代人工焊接、坡口打底、填充和蓋面焊接等場景。單臺智能焊接機器人可減少3名工人的人力成本，焊接效率相比人工焊接作業提高1倍以上，焊縫外觀一次合格率達到了98.5%以上，比人工焊接提高了約15%，大幅提高了施工效率，降低了制造成本。

便攜式焊接機器人

焊接機器人在鋼結構橋梁焊接領域的應用前景廣闊，具有顯著的技術優勢和應用價值。隨著科技的不斷發展，焊接機器人已經成為現代制造業中不可或缺的一部分。

名稱：云+模塊化大體積智能溫控設備

單位：橋梁集團橋梁研究院

云+模塊化大體積智能溫控設備主要應用于懸索橋錨碇、拱橋拱座、承臺、連續剛構橋0#塊、高墩變截面過渡實心段等大體積混凝土施工。

溫控設備模擬圖

大體積混凝土在澆筑過程中容易發生表面裂縫和收縮裂縫，裂縫會破壞混凝土結構的完整性和穩定性。通常，為控制大體積混凝土施工質量，大體積混凝土施工澆筑前用會埋入式溫度傳感器對大體積混凝土內部溫度進行監測，然后通過監測數據進行人為干涉進水口的溫度、流量等。但是，目前市場上現有溫控設備的項目適應性較差，工程上普遍采用更加簡陋的方法，如：直接用水管對大體積混凝土構件澆水達到降溫冷卻的目的。

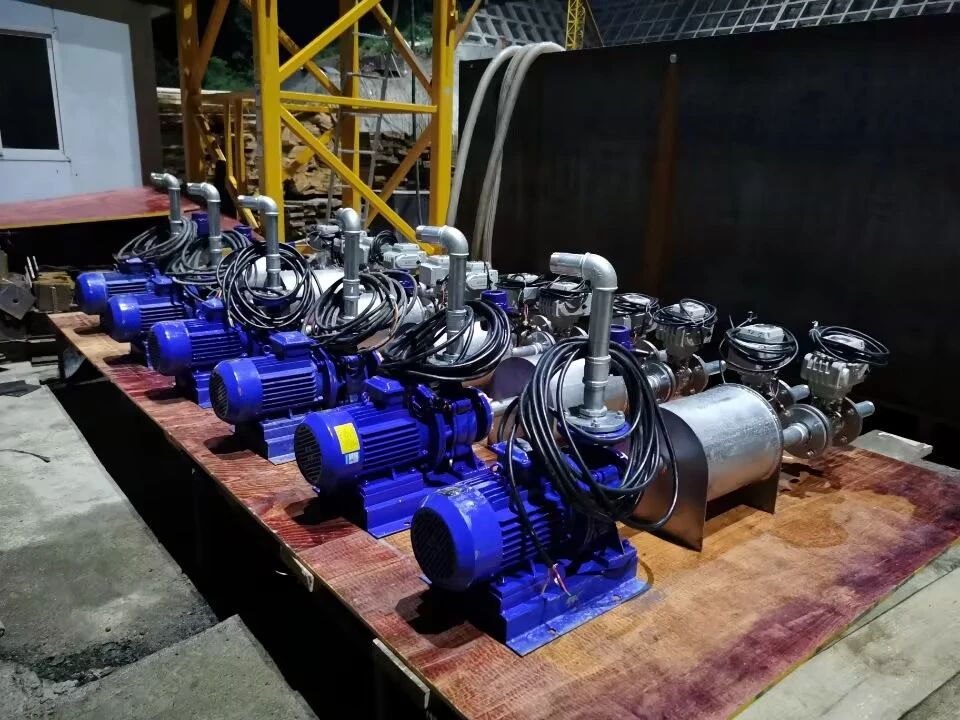

現場溫控設備布置

為解決這些問題，根據溫控現場使用需求和溫控要求，橋梁集團橋梁研究院自主研發了云+智能模塊化溫控系統。智能溫控系統通過實時調節冷、熱水混合比例使冷卻水水溫符合要求，避免因水溫溫差引起水管周圍局部溫度裂縫；新設備采用云+智能控制系統，通過現場混凝土內部溫度、環境溫度、進出水口溫度的采集和云數據分析，進行實時動態的自動化溫控作業，保證各項溫度指標滿足規范要求。智能溫控系統在國內處于領先水平，大體積混凝土智能溫控成本低、可實現自動化、智能化，有較大推廣應用價值。

·新聞多一點

?由《橋梁》雜志社主辦的第九屆橋隧技術及產品創新大賽是2024橋隧發展科技創新大會的主題活動之一，致力于為行業新技術、新工藝、新材料和新裝備提供交流平臺，自 2016 年已成功舉辦八屆，本屆大賽以“科技成就品質工程 創新驅動橋隧發展”為主題，評選標準主要圍繞：技術創新程度、技術經濟指標的先進程度、技術難度和復雜程度、技術重現性和成熟度、技術創新對推動科技進步、提高市場競爭能力和人才培養中的作用、經濟（社會）效益等。
